Любой холодильный контур — от бытового кондиционера до промышленного чиллера — работает на принципе фазового перехода хладагента. Эффективность переноса тепла напрямую определяется тем, насколько точно инженер или сервисный специалист понимает термодинамические свойства рабочего тела. Ключевым параметром здесь является зависимость температуры кипения фреона от давления. Без понимания этой взаимосвязи невозможно ни правильно заправить систему, ни диагностировать неисправность.
Таблица давления фреона
Примечание: Давление указано избыточное (Bar g), температура в градусах Цельсия (°C).
| Температура кипения (°C) | R-134a (Bar) | R-22 (Bar) | R-404A (Bar) | R-410A (Bar) | R-32 (Bar) |
| -40 | -0.49 | 0.05 | 0.30 | 0.74 | 0.78 |
| -30 | -0.16 | 0.63 | 1.04 | 1.70 | 1.76 |
| -20 | 0.32 | 1.45 | 2.01 | 3.01 | 3.10 |
| -10 | 1.01 | 2.54 | 3.29 | 4.77 | 4.90 |
| 0 | 1.93 | 3.97 | 4.98 | 7.05 | 7.15 |
| +5 | 2.50 | 4.83 | 6.01 | 8.42 | 8.52 |
| +10 | 3.14 | 5.80 | 7.19 | 9.97 | 10.10 |
| +15 | 3.88 | 6.89 | 8.53 | 11.72 | 11.90 |
| +20 | 4.72 | 8.10 | 10.03 | 13.68 | 13.90 |
| +30 | 6.70 | 10.92 | 13.64 | 18.33 | 18.70 |
| +40 | 9.16 | 14.33 | 18.10 | 23.95 | 24.30 |
| +50 | 12.17 | 18.44 | 23.47 | 30.63 | 31.20 |
Расшифровка таблицы и физика процесса
Представленная выше таблица — это не набор цифр, а отображение кривой насыщения для каждого конкретного вещества. Анализируя эти данные, мы видим прямую, нелинейную корреляцию: с ростом давления в системе повышается температура, при которой хладагент переходит из жидкого состояния в газообразное (в испарителе) и наоборот (в конденсаторе). Эта зависимость температуры кипения фреонов от давления является фундаментом работы холодильной машины.
Понятие точки насыщения
В таблице указана так называемая температура насыщения. Это точка, в которой жидкость и пар находятся в термодинамическом равновесии.
- В испарителе: Если манометр на всасывании показывает давление 3.97 Bar для R-22, это значит, что физически фреон кипит при температуре 0°C.
- В конденсаторе: Если давление нагнетания составляет 14.33 Bar (для того же R-22), конденсация газа в жидкость происходит при +40°C.
Любое отклонение фактической температуры трубы от табличного значения говорит нам о наличии перегрева (на всасывании) или переохлаждения (на жидкостной линии).
Температурный глайд (скольжение)
Для однокомпонентных газов (как R-134a) или азеотропных смесей зависимость жесткая. Однако, рассматривая зависимость температуры кипения фреона от давления для зеотропных смесей (например, R-407C, который не указан в таблице, но часто встречается), важно помнить о температурном «глайде». У таких фреонов температура начала и конца кипения при одном и том же давлении различается. В таблицах для них обычно указывают две точки: Bubble point (точка начала кипения для жидкости) и Dew point (точка росы для пара). Для R-410A (условно азеотропный) глайдом часто пренебрегают из-за его незначительности (< 0.1K), но для инженера это важный нюанс.
Практическое применение зависимости в диагностике систем
Использование данных P-T (Pressure-Temperature) необходимо для точной настройки цикла. Просто заправить кондиционер «по давлению» — ошибка дилетанта. Инженер использует таблицу для вычисления двух критически важных показателей:
- Перегрев (Superheat): Разница между температурой на выходе из испарителя (измеренной термометром) и температурой кипения по манометру (взятой из таблицы). Это гарантирует, что в компрессор не попадет жидкий фреон.
- Переохлаждение (Subcooling): Разница между температурой конденсации (по таблице) и температурой жидкости на выходе из конденсатора. Это гарантирует, что к дросселирующему устройству подходит чистая жидкость без пузырьков газа.
Если таблица давления фреона показывает, что при текущем давлении температура кипения должна быть +5°C, а фактическая температура трубы +20°C, мы имеем огромный перегрев, что свидетельствует о нехватке хладагента или засоре.
Заключение

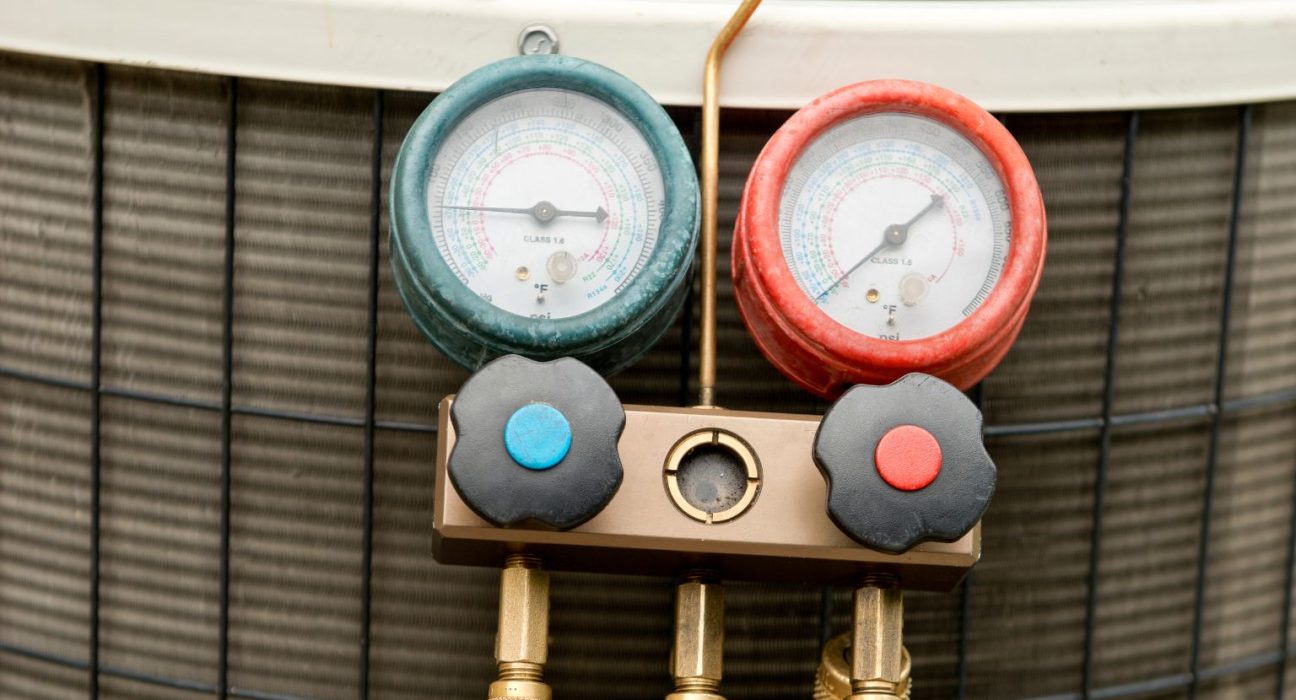

Понимание того, как работает зависимость температуры кипения фреона от давления, отличает профессионального инженера от простого монтажника. Манометрическая станция дает нам только половину информации (давление), вторую половину (температуру насыщения) мы получаем именно благодаря знанию свойств хладагентов. Используйте таблицы, учитывайте тип фреона и всегда анализируйте перегрев и переохлаждение для обеспечения долговечности оборудования.
