Прежде чем браться за регулировку, необходимо подготовить систему. Главное правило — любые манипуляции с механической частью реле проводятся только после отключения насосной станции от электросети.
Перед тем как начнется сама реле давления воды настройка, убедитесь, что система герметична, фильтры не забиты, а манометр исправен. Также важно проверить давление воздуха в гидроаккумуляторе (мембранном баке). Без правильного давления воздуха в баке настройка реле не будет иметь смысла.
Для работы вам понадобятся:
- Гаечный ключ (обычно на 8 или 10 мм).
- Отвертка (крестовая или плоская, в зависимости от винтов крышки).
- Автомобильный манометр (для проверки давления в баке).
- Насос или компрессор (если нужно подкачать воздух в гидроаккумулятор).
Принцип работы и основные понятия

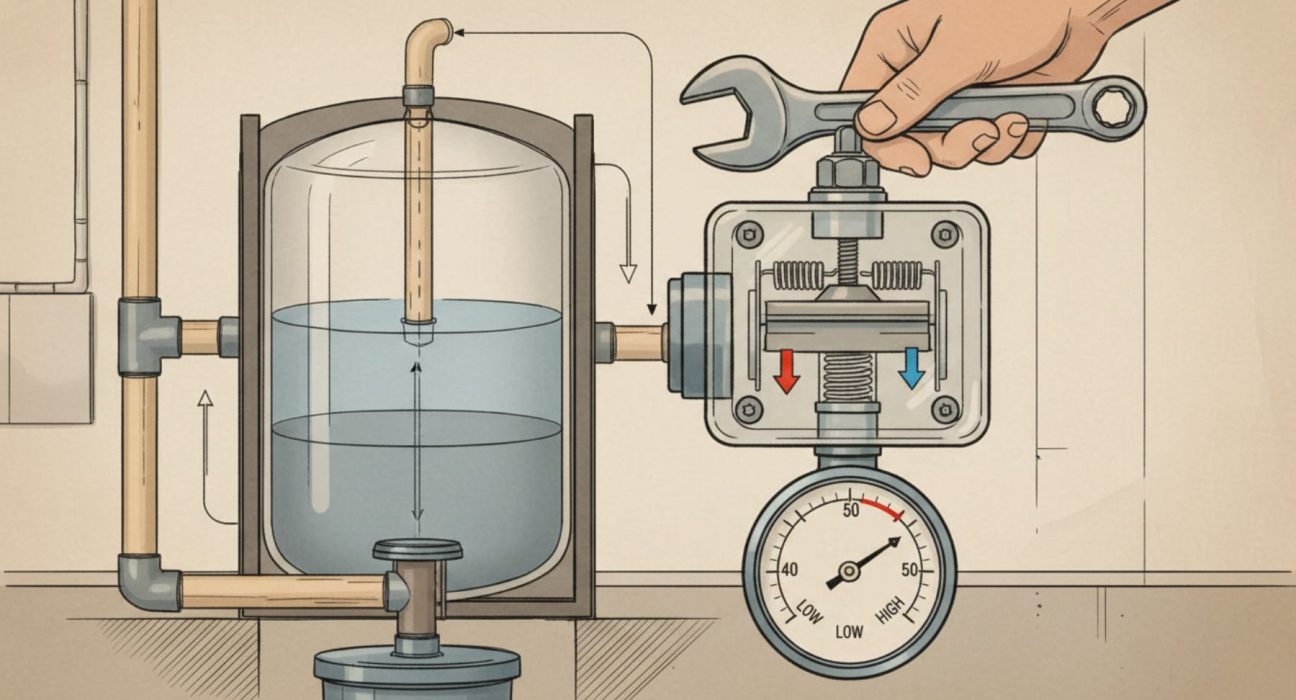

Чтобы настройка реле давления воды прошла успешно, нужно разобраться в его устройстве. Под пластиковой крышкой устройства находятся две пружины с гайками: большая и малая. Именно они отвечают за границы включения и выключения насоса.
Но прежде чем крутить гайки, вы должны четко понимать целевые показатели. Нельзя выставлять значения «на глаз», ведь это может привести к разрыву мембраны или перегоранию двигателя. Чтобы узнать, какое давление воды должно быть в насосной станции, ознакомьтесь с техническими требованиями вашего оборудования и рекомендациями экспертов. Это базовый этап, без которого дальнейшая настройка реле давления воды для насоса может быть неэффективной.
За что отвечают пружины
Многие пользователи путают назначение регулировочных пружин. Запомните простую схему:
- Большая пружина (P): Отвечает за давление включения (нижняя граница). Закручивая ее по часовой стрелке, вы повышаете порог, при котором насос начнет качать воду.
- Малая пружина (ΔP): Отвечает за разницу (дельту) между давлением включения и выключения. Она регулирует именно момент выключения (верхнюю границу). Закручивая малую пружину, вы увеличиваете разрыв между стартом и стопом, фактически поднимая давление выключения.
Настройка реле давления воды для насоса: пошаговый алгоритм
Процесс настройки требует внимательности и терпения. Выполняйте действия последовательно.
Инструкция по регулировке:
- Обесточивание. Выключите насос из розетки.
- Слив воды. Откройте кран и дождитесь, пока вода полностью стечет, а манометр покажет 0.
- Доступ к механизму. Снимите декоративную крышку реле с помощью отвертки.
- Настройка нижней границы (включения).
- Включите насос в сеть и начните наполнять систему (закройте краны). Зафиксируйте на манометре значение, при котором насос выключится.
- Откройте кран и медленно сливайте воду. Зафиксируйте значение, при котором насос включится.
- Если насос включается слишком поздно (давление очень низкое), отключите питание и подтяните гайку большой пружины (по часовой стрелке). Если слишком рано — ослабьте.
- Настройка верхней границы (выключения).
- Если вас не устраивает давление, при котором насос останавливается, используйте малую пружину.
- Чтобы насос качал сильнее и выключался при более высоком давлении — закручивайте гайку малой пружины.
- Чтобы уменьшить порог выключения — откручивайте ее.
- Проверка. Снова запустите систему, проверьте моменты старта и стопа по манометру. Повторяйте процедуру до достижения желаемого результата.
Типичные ошибки и таблица рекомендуемых значений
Главная ошибка, которую допускают, когда выполняется настройка реле давления воды, — это установка слишком высокого давления выключения. Если насос физически не может нагнать установленные вами, например, 5 бар, он будет работать без остановки и сгорит. Разница между включением и выключением обычно должна составлять 1.0 – 1.5 бар.
Также критически важно согласовать настройки реле с давлением воздуха в пустом гидроаккумуляторе. Воздуха должно быть на 10% меньше, чем давление включения насоса.
Таблица рекомендуемых настроек:
| Давление включения насоса (Bar) | Рекомендуемое давление выключения (Bar) | Необходимое давление воздуха в баке (Bar) |
| 1.4 | 2.4 — 2.8 | 1.2 — 1.3 |
| 1.8 | 3.0 — 3.2 | 1.6 — 1.7 |
| 2.0 | 3.3 — 3.5 | 1.8 |
| 2.5 | 4.0 (проверьте мощность насоса!) | 2.2 — 2.3 |
Заключение
Понимание того, как настроить реле давления воды, позволяет не только сэкономить на услугах сантехника, но и значительно продлить жизнь вашей насосной станции. Помните, что любые настройки следует проводить плавно, поворачивая гайки на пол-оборота за раз. Регулярно проверяйте давление в гидроаккумуляторе (хотя бы раз в 3–6 месяцев), и правильная реле давления воды настройка обеспечит бесперебойную работу системы водоснабжения годами.
