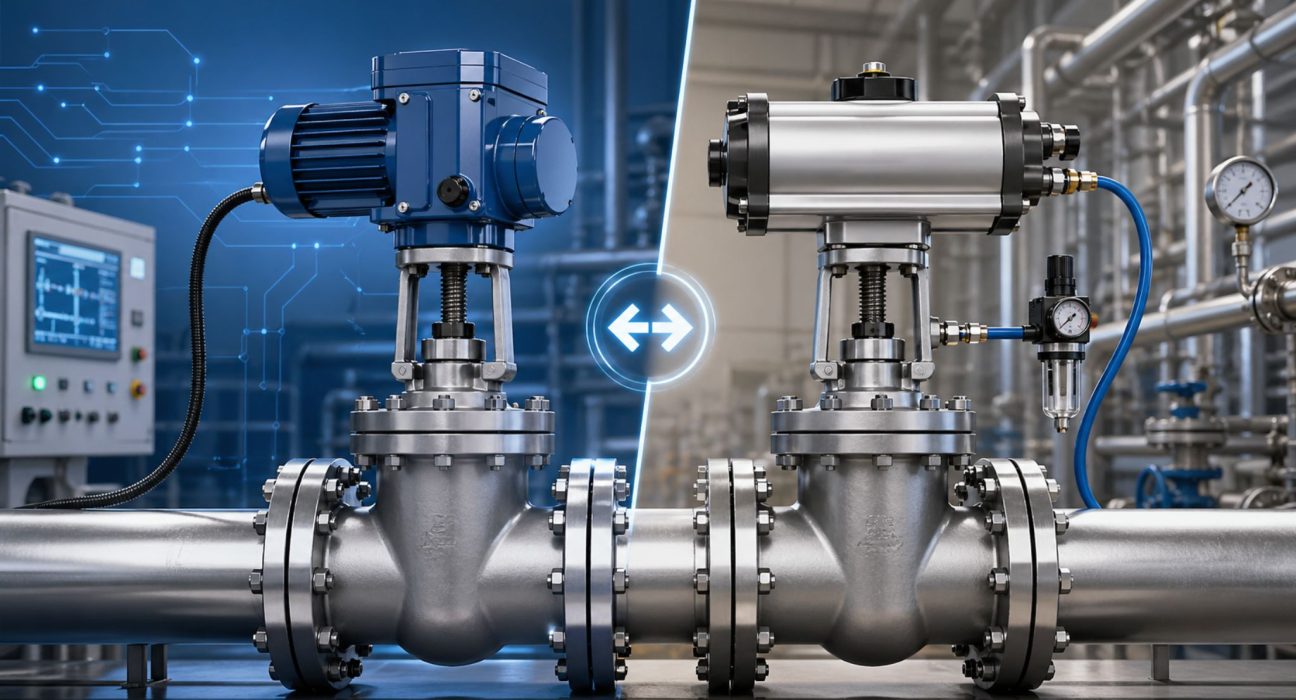

Електропривід чи пневмопривід для засувки – це питання яке виникає на кожному об’єкті де планують автоматизацію запірної арматури. Обидва типи виконують одну функцію – відкривають і закривають засувку без участі оператора. Але умови роботи, швидкість спрацювання, вимоги до інфраструктури і вартість обслуговування у них принципово різні.
Помилка у виборі на етапі проектування обходиться дорого – переробляти обв’язку після монтажу значно складніше ніж вибрати правильно з першого разу.
Содержание
Як працює електропривід для засувки
Електропривід - це електромеханічний пристрій що перетворює електричну енергію у механічну і приводить шток засувки у рух. Підключається до мережі 220В або 380В, керується дистанційно від диспетчерського пульта або ПЛК. Кінцеві вимикачі фіксують крайні положення і відключають двигун щоб не зірвати шток. Детальніше про критерії підбору електроприводу під конкретну засувку - в окремому матеріалі блогу CMO Україна.
Як працює пневмопривід для засувки
Пневмопривід - це циліндр на стисненому повітрі або газі. Тиск повітря 4-8 бар штовхає поршень і переміщує шток засувки. Керується електромагнітним клапаном - соленоїдом - який отримує сигнал від системи управління.
Два основних типи:
- Пневмоциліндр подвійної дії відкриває і закриває засувку тиском повітря в обидва боки.
- Пневмоциліндр односторонньої дії відкриває тиском повітря а закриває пружиною - або навпаки.
Це критично для аварійного положення: при відключенні повітря засувка автоматично займає безпечне положення без участі оператора і без резервного електроживлення. Пневмоциліндри подвійної і односторонньої дії CMO розроблені спеціально для шиберних ножових засувок і поворотних затворів - підбираються під конкретну серію і діаметр. Робочий тиск повітря 4-8 бар, температурний діапазон від -20°C до +80°C, матеріал циліндра - алюміній або нержавіюча сталь залежно від умов середовища.
Порівняння електроприводу і пневмоприводу для засувки - головні відмінності
Швидкість спрацювання. Пневмопривід виграє беззаперечно. Час відкриття або закриття - від 0,5 до 3 секунд залежно від діаметра засувки. Електропривід на великих засувках може працювати 30-120 секунд. Там де потрібне швидке аварійне перекриття - пневматика без альтернативи.
Інфраструктура. Електропривід потребує лише кабельної лінії. Пневмопривід потребує пневматичної мережі - компресор, ресивер, осушувач, трубопроводи стисненого повітря. Якщо пневмомережі на об'єкті немає - її вартість може перевищити вартість самих приводів.
Робота у вибухонебезпечному середовищі. Пневмопривід не генерує іскор і не потребує вибухозахищеного виконання. На об'єктах із класифікацією ATEX - нафтопереробка, газові станції, хімічна промисловість - пневматика є стандартом безпеки.
Точність позиціонування. Електропривід дозволяє зупинити засувку в будь-якому проміжному положенні - це критично для регулювання потоку. Пневмопривід стандартно працює в режимі "відкрито/закрито". Проміжне позиціонування можливе але потребує додаткового обладнання і суттєво дорожчає.
Аварійне положення. Пневмопривід односторонньої дії при відключенні повітря автоматично займає безпечне положення - пружина закриває або відкриває засувку залежно від логіки системи. Електропривід при відключенні електрики залишає засувку в поточному положенні - для аварійного закриття потрібен окремий акумулятор або ДБЖ.
Кількість циклів. Пневмопривід витримує значно більше циклів відкриття-закриття ніж електропривід при інтенсивній роботі. На технологічних лініях із частим перемиканням - 50 і більше циклів на добу - пневматика надійніша і дешевша в довгостроковій перспективі.
Обслуговування. Електропривід потребує перевірки контактів, змащення редуктора і калібрування кінцевих вимикачів - раз на рік. Пневмопривід потребує контролю якості повітря - осушення і фільтрація - і заміни ущільнень циліндра раз на 2-3 роки.
Вартість. Сам електропривід дорожчий за пневмопривід аналогічної потужності. Але якщо пневмомережі немає - загальна вартість пневматичного рішення зростає в рази через будівництво інфраструктури. Якщо мережа є - пневматика виходить дешевше і в закупівлі і в обслуговуванні.
Коли вибирати електропривід для засувки
Електропривід - правильний вибір коли: на об'єкті немає пневматичної мережі і її будівництво економічно недоцільне, потрібне точне регулювання потоку з проміжними положеннями засувки, швидкість спрацювання не критична - наприклад на водопровідних і теплових мережах, об'єкт має розвинену систему автоматизації на базі ПЛК і диспетчеризацію.
Коли вибирати пневмопривід для засувки
Пневмопривід - правильний вибір коли: на об'єкті є пневматична мережа або планується її будівництво для інших потреб, середовище вибухонебезпечне і потрібне обладнання в ATEX-виконанні, потрібне швидке аварійне перекриття або автоматичне зайняття безпечного положення при відключенні живлення, велика кількість засувок на об'єкті - пневматика дешевша при масовому застосуванні, інтенсивний режим роботи з великою кількістю циклів на добу.
Визначились з типом приводу - залиште заявку і технічний фахівець CMO Україна підбере серію і діаметр під ваш об'єкт протягом одного робочого дня. Без зайвих питань - тільки конкретне рішення.
Що ще враховують при підборі приводу для засувки
Крутний момент і зусилля. Привід має розвивати зусилля достатнє для відкриття засувки під максимальним робочим тиском із урахуванням зносу ущільнення. Недостатнє зусилля - засувка не відкриється. Надлишкове - зірваний шток і дорогий ремонт.
Температурний діапазон. Стандартні електроприводи працюють від -20°C до +70°C. Пневмоциліндри CMO витримують від -20°C до +80°C але потребують осушеного повітря щоб уникнути замерзання конденсату в циліндрі при від'ємних температурах.
Зворотний зв'язок. Для інтеграції в SCADA або диспетчерські системи привід має видавати сигнал про положення засувки. Електроприводи мають вбудовані кінцеві вимикачі і часто аналоговий вихід 4-20мА. Пневмоприводи потребують окремих датчиків положення.
Детальніше про комплектуючі до шиберних засувок - пневмоциліндри обох типів, колонки керування, сідлові ущільнення і ножі - в каталозі CMO Україна.
FAQ - часті запитання про вибір між електроприводом і пневмоприводом для засувки
Чи можна поставити пневмопривід замість електричного на існуючу засувку?
Залежить від конструкції засувки. Якщо є стандартний монтажний фланець за ISO 5211 - заміна можлива з підбором відповідного пневмоциліндра. Якщо фланець нестандартний - потрібен перехідник або заміна кришки засувки.
Що краще для аварійного закриття - електро чи пневмо?
Для аварійного закриття пневмопривід односторонньої дії надійніший. При відключенні повітря пружина автоматично закриває засувку без участі оператора і без потреби в електроживленні. Електропривід для аварійного закриття потребує резервного джерела живлення.
Скільки циклів витримує пневмоциліндр CMO?
Пневмоциліндри CMO розраховані на великий ресурс циклів при дотриманні вимог до якості повітря - осушення до точки роси -20°C і фільтрація до 25 мкм. Точні дані по ресурсу - в технічній документації на конкретну серію.
Чи потрібне спеціальне обслуговування пневмоприводу взимку?
Так. При від'ємних температурах критично важливе осушення повітря - конденсат у циліндрі замерзає і блокує роботу приводу. Рекомендується осушувач адсорбційного типу з точкою роси не вище -20°C і регулярне продування пневмомережі перед початком опалювального сезону.
Підсумок
Вибір між електроприводом і пневмоприводом - це не питання "що краще", а питання "що підходить для конкретного об'єкта". Є пневмомережа і вибухонебезпечне середовище - пневматика. Потрібне точне регулювання і є тільки електрика - електропривід. Є обидва варіанти - рахуйте сукупну вартість і вимоги до аварійного положення. Залиште заявку на сайті CMO Україна - технічний фахівець підбере привід під параметри вашої засувки і умови об'єкта протягом одного робочого дня. Понад 100 реалізованих проектів в Україні - і кожен із правильно підібраним приводом.
