В основі роботи будь-якої парокомпресійної холодильної машини або кондиціонера лежить фазовий перехід холодоагенту. Одним із двох ключових етапів цього циклу, поряд з кипінням, є скидання тепла. Ефективність тепловіддачі безпосередньо залежить від того, наскільки правильно підібрана та підтримується температура конденсації фреону. Для сервісного інженера розуміння взаємозв’язку між тиском на манометрі та реальною температурою процесу – це база для діагностики та пусконалагодження обладнання.
За посиланням доступна таблиця температури кипіння найпопулярніших фреонів
Зведена таблиця залежності: Температура конденсації vs Тиск (P/T Chart)
Значення тиску вказані в Барах (надлишковий тиск, Gauge), округлені до десятих.
| Температура конденсації (°C) | Тиск R-134a (Bar) | Тиск R-22 (Bar) | Тиск R-410A (Bar) | Тиск R-32 (Bar) |
| 20 | 4.7 | 8.1 | 13.5 | 13.8 |
| 25 | 5.6 | 9.4 | 15.6 | 16.0 |
| 30 | 6.7 | 10.9 | 17.9 | 18.3 |
| 35 | 7.9 | 12.5 | 20.4 | 20.9 |
| 40 | 9.1 | 14.3 | 23.1 | 23.8 |
| 45 | 10.5 | 16.3 | 26.1 | 26.9 |
| 50 | 12.1 | 18.4 | 29.4 | 30.3 |
| 55 | 13.9 | 20.8 | 33.0 | 34.0 |
| 60 | 15.7 | 23.3 | 36.9 | 38.1 |

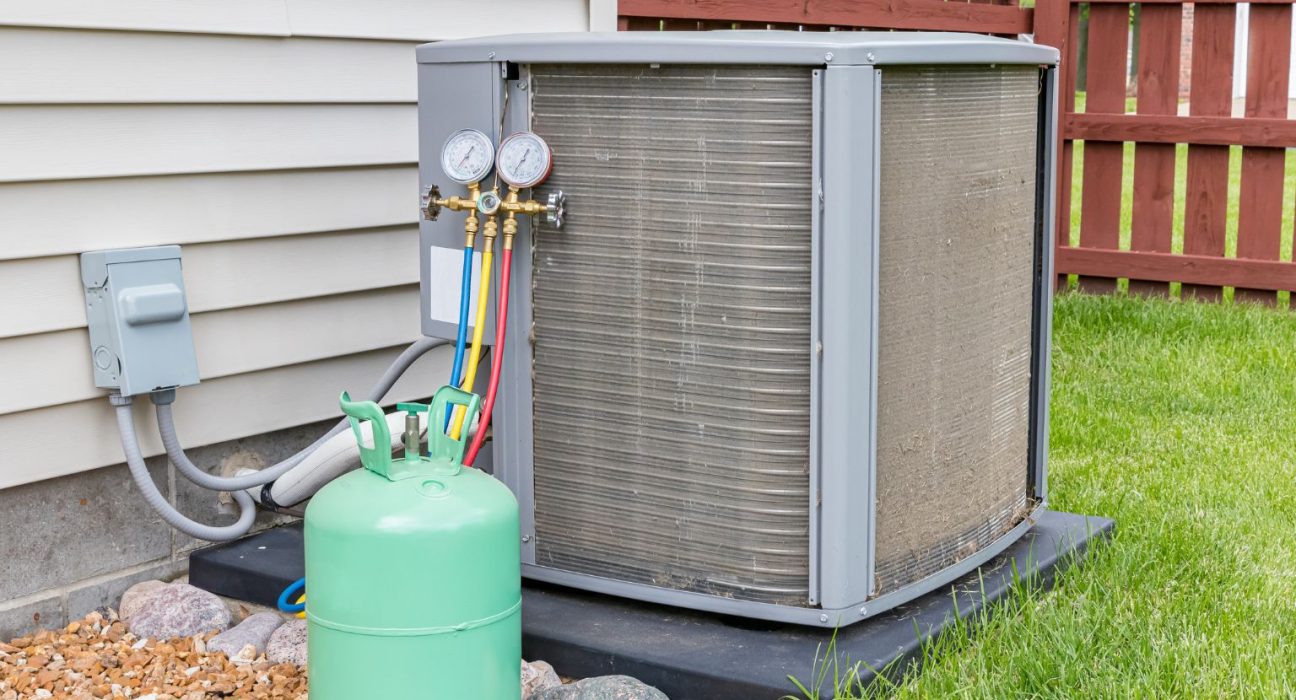

Коли ми підключаємо манометричний колектор до порту високого тиску (нагнітання), ми бачимо тиск пари. Знаючи марку холодоагенту, ми можемо точно сказати, при якій температурі газ перетворюється на рідину всередині конденсатора (зовнішнього блоку).
Що таке точка насичення?
Дані в таблиці показують стан термодинамічної рівноваги, коли рідка та газова фази існують одночасно. Якщо манометр показує тиск 23.1 Bar на системі з R-410A, це означає, що температура конденсації фреону в даний момент становить рівно +40°C. Це та температура, при якій холодоагент віддає приховану теплоту фазового переходу в навколишнє середовище.
Правило «Дельта Т» для повітряних конденсаторів
На практиці температура конденсації завжди вища за температуру навколишнього середовища. Інакше теплопередача була б неможлива (тепло переходить від більш нагрітого тіла до менш нагрітого).
Для інженерів існує «золоте правило» нормального режиму роботи повітряного конденсатора:
Т (конденсації) = Т (навколишнього повітря) + (10…15°C)
Приклад: Якщо на вулиці +30°C, то нормальна температура конденсації фреону повинна перебувати в діапазоні +40…+45°C. Дивлячись у таблицю для R-410A, ми розуміємо, що робочий тиск має бути в межах 23.1 – 26.1 Bar. Якщо тиск вищий — є проблема з теплозніманням.
Фактори, що впливають на параметри конденсації
Стабільність холодильного контуру залежить від зовнішніх і внутрішніх факторів. Зміна будь-якого з них негайно відображається на показаннях манометра.
- Температура навколишнього середовища:
Це основний фактор. Чим спекотніше на вулиці, тим вищий тиск нагнітання. Система змушена піднімати тиск (і, відповідно, температуру конденсації), щоб продовжувати «виштовхувати» тепло в гаряче повітря. - Забруднення теплообмінника:
Шар тополиного пуху, пилу або бруду на ламелях конденсатора працює як «шуба». Теплопровідність падає, холодоагент не встигає охолодитися. Компресор продовжує стискати газ, тиск зростає, і температура конденсації фреону може досягати критичних значень (+60°C і вище), що призводить до аварійного відключення через високий тиск. - Швидкість потоку повітря:
Вихід з ладу вентилятора зовнішнього блоку або зниження його обертів також призводить до різкого стрибка тиску конденсації.
Діагностика несправностей за параметрами конденсації
Використовуючи дані таблиці та заміри температур, можна швидко визначити стан системи.
- Завищена конденсація:
Якщо розрахункова температура (за тиском) значно перевищує температуру повітря + 15-20°C, причини можуть бути наступними:- Брудний конденсатор.
- Перезаправка системи (занадто багато фреону, дзеркало рідини затопило корисну площу конденсатора).
- Наявність неконденсованих домішок (повітря в системі через погане вакуумування).
- Занижена конденсація:
Якщо перепад температур (Delta T) занадто малий (менше 10°C), це може вказувати на:- Нестачу холодоагенту (витік).
- Зниження продуктивності компресора (втрата компресії).
- Занадто холодне повітря на вулиці (для систем без зимового комплекту регулятора тиску конденсації).
Висновок
Робота з кліматичним обладнанням вимагає точності. Таблиця P/T (тиск/температура) – це основний інструмент інженера, що дозволяє «зазирнути» всередину закритого контуру. Пам’ятайте, що температура конденсації фреону – це індикатор здоров’я всієї системи. Регулярний контроль цього параметра дозволяє запобігти виходу компресора з ладу та забезпечити енергоефективну роботу обладнання.
