Проїжджаючи повз великі промислові підприємства або електростанції, ми часто помічаємо масивні широкі труби, з яких валить густа біла пара. Багато хто помилково приймає її за дим, але насправді це результат роботи гігантських охолоджувачів. У цій статті ми детально розберемо, що таке градирня, як вона влаштована і яку роль відіграє в сучасній інженерній інфраструктурі.
Що таке градирня і для чого вона потрібна
Якщо говорити технічною мовою, градирні – це спеціалізований теплообмінний апарат, призначений для охолодження великої кількості води спрямованим потоком атмосферного повітря. Саме слово походить від німецького gradieren (згущувати соляний розчин), але з часом термін перекочував у теплоенергетику.
Головна відповідь на запитання, що таке градирня і для чого вона потрібна, криється в необхідності економії ресурсів. На заводах вода використовується для охолодження обладнання, турбін або реакторів. У процесі роботи вона сильно нагрівається. Зливати окріп у річки не можна – це вб’є екосистему, а забирати постійно нову холодну воду – занадто дорого.
Тут на допомогу приходять градирні. Вони охолоджують нагріту воду і повертають її назад у виробничий цикл. Це створює замкнуту систему оборотного водопостачання, заощаджуючи колосальні обсяги водних ресурсів.
Як працює градирня: фізика процесу
Щоб зрозуміти, як працює градирня, не потрібно бути доктором наук, достатньо згадати шкільний курс фізики. Принцип дії більшості установок заснований на випаровуванні частини рідини.
Процес теплообміну та випаровування
Гаряча вода надходить у градирню і розбризкується через систему форсунок, стікаючи вниз по спеціальних блоках зрошувача. Назустріч їй рухається потік більш холодного вуличного повітря. При контакті відбуваються два процеси:
- Теплопередача: повітря нагрівається від води.
- Випаровування: невелика частина води (близько 1-2%) перетворюється на пару, забираючи із собою енергію.
Саме за рахунок випаровування відбувається найбільш ефективне зниження температури маси води, що залишилася. Охолоджена рідина збирається в басейні внизу і насосами знову подається на виробництво.
Основні види градирень
Існує безліч конструкцій, що розрізняються за габаритами та технічними рішеннями. Градирня може бути як величезною бетонною спорудою, так і компактним металевим блоком на даху торгового центру.
Класифікація за способом подачі повітря (тязі):

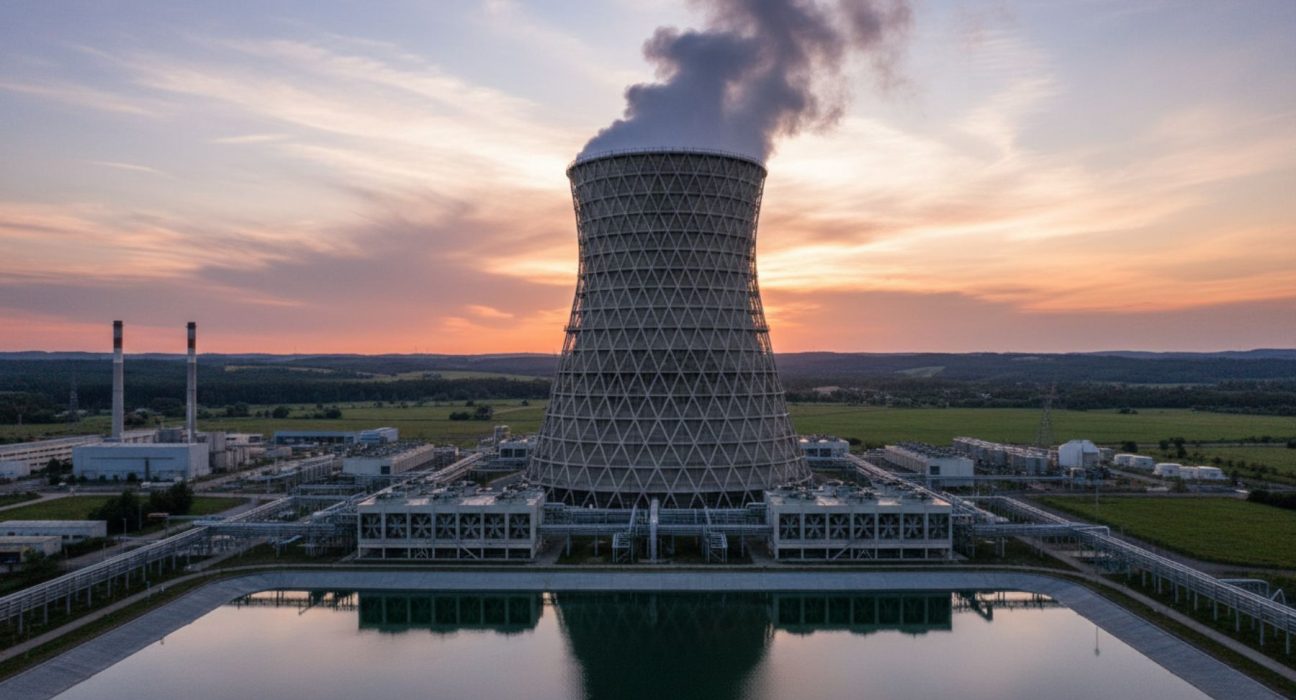

- Баштові (з природною тягою). Ті самі гіперболоїдні вежі на ТЕЦ і АЕС. Тяга створюється за рахунок різниці густини теплого повітря всередині та холодного зовні. Їм не потрібні вентилятори, що економить електрику.
- Вентиляторні (з примусовою тягою). Оснащені потужними вентиляторами, які нагнітають або витягують повітря. Вони компактніші та ефективніші, але споживають електроенергію.
- Ежекційні (відкриті). Повітря підсмоктується за рахунок розпилення води під високим тиском у спеціальних каналах.
Класифікація за типом контакту теплоносіїв:
- Мокрі (випарні). Вода безпосередньо контактує з повітрям. Найефективніший тип, але вимагає підживлення води через випаровування.
- Сухі (драйкулери). Вода циркулює в закритих радіаторах, що обдуваються повітрям. Рідина не випаровується, але ефективність охолодження нижча (залежить від температури повітря).
- Гібридні. Поєднують обидва методи, перемикаючись залежно від погоди.
Сфери застосування
Сучасні градирні використовуються не тільки у важкій промисловості. Нижче наведена таблиця, що ілюструє різноманітність сфер їх застосування.
| Галузь | Навіщо використовується градирня | Типові об’єкти |
| Енергетика | Охолодження конденсаторів парових турбін для підвищення ККД генерації. | ТЕЦ, АЕС, ДРЕС |
| Машинобудування | Відведення тепла від компресорів, гартівних ванн, плавильних печей. | Автозаводи, металургійні комбінати |
| Хімічна промисловість | Охолодження реакторів та екструдерів при виробництві пластику та синтетики. | НПЗ, заводи полімерів |
| Цивільне будівництво | Робота в системі центрального кондиціонування великих будівель (чилери). | Аеропорти, ТРЦ, дата-центри (ЦОД) |
| Харчова промисловість | Охолодження пастеризаторів, холодильних установок для зберігання продуктів. | Молокозаводи, броварні |
Економічна та екологічна роль
Розуміючи, що таке градирня, власники підприємств встановлюють їх для зниження собівартості продукції. Використання оборотної води скорочує витрати на водоспоживання в десятки разів.
З точки зору екології, промислові охолоджувачі запобігають «тепловому забрудненню» водойм. Якби заводи зливали гарячу воду безпосередньо в річки, це призвело б до бурхливого цвітіння водоростей і загибелі риби.
Висновок
Підбиваючи підсумок, можна сказати: градирня це незамінний елемент будь-якого великого технологічного ланцюжка, де виділяється надлишкове тепло. Від гігантських веж атомних станцій до компактних вентиляторних установок на дахах офісів – всі ці пристрої виконують одну функцію: бережуть воду та енергію. Тепер, знаючи, що таке градирня і для чого вона потрібна, ви будете дивитися на клуби білої пари над містом із розумінням важливості процесу, що відбувається.
