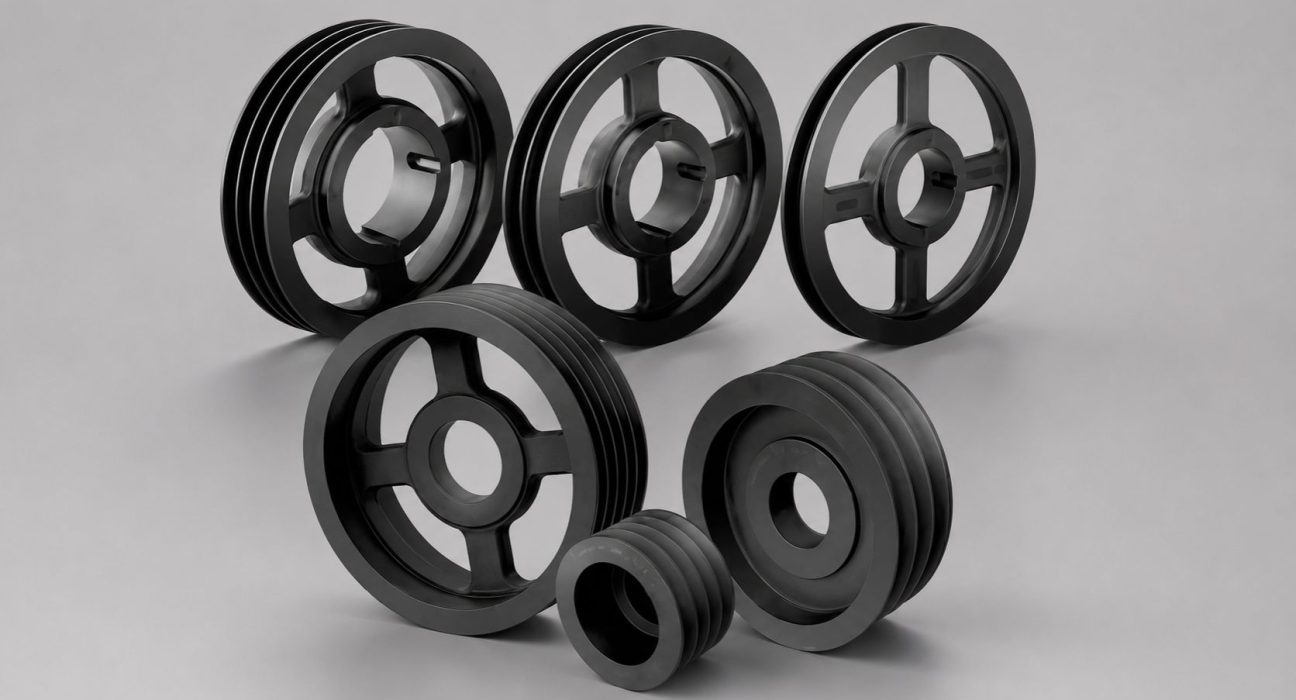

Шків у ремінній передачі працює не окремо, а в парі з клиновим ременем. Саме від правильної геометрії шківа залежить, чи буде ремінь передавати крутний момент без пробуксовування, перегріву й прискореного зносу. Якщо шків підібраний неправильно, навіть якісний ремінь швидко виходить із ладу.
У промисловому обладнанні шківи використовують у приводах електродвигунів, насосів, компресорів, вентиляторів, верстатів, транспортерів, конвеєрів і сільськогосподарської техніки. На перший погляд це проста деталь, але при підборі потрібно враховувати кілька параметрів: профіль канавки, зовнішній діаметр, посадковий отвір, кількість канавок, тип кріплення та умови роботи приводу.
Для чого потрібен шків у ремінній передачі
Шків передає обертання від ведучого вала до веденого через ремінь. У клиноремінній передачі ремінь входить у V-подібну канавку шківа й працює боковими поверхнями. Саме бокове зчеплення забезпечує передачу зусилля.
Якщо ремінь торкається дна канавки, сидить занадто глибоко або виступає над шківом, передача працює неправильно. У такому випадку з’являються свист, нагрівання, вібрація, чорний гумовий пил і нерівномірний знос.
Тому шків підбирають не “приблизно за розміром”, а за конкретними технічними параметрами.
Профіль канавки шківа
Перший параметр — профіль канавки. Він має відповідати профілю клинового ременя. Для класичних клинових ременів використовують профілі Z, A, B, C, D, E. Для вузькоклинових ременів — SPZ, SPA, SPB, SPC.
Якщо профіль ременя та шківа не збігається, ремінь не буде правильно працювати боковими поверхнями. Наприклад, занадто вузький ремінь провалиться в канавку, а занадто широкий не сяде на потрібну глибину. У результаті передача втрачатиме потужність, а ремінь швидко перегріватиметься.
Перед підбором шківа потрібно точно знати, який ремінь використовується в приводі. Якщо ремінь уже підібраний, шків підбирають під його профіль. Якщо система проєктується або модернізується, профіль ременя та шківа визначають разом.
Переглянути клинові шківи:
https://promua-group.com/ua/shkivy/shkivi-klinovie
Діаметр шківа: чому він важливий
Діаметр шківа впливає на швидкість обертання, передавальне число, навантаження на ремінь і ресурс приводу. Якщо діаметр занадто малий, ремінь сильніше згинається, швидше нагрівається і може тріскатися. Якщо діаметр підібраний неправильно відносно другого шківа, обладнання працюватиме не на тих обертах.
У ремінній передачі важливо враховувати співвідношення діаметрів ведучого та веденого шківів. Саме воно визначає зміну швидкості обертання. При заміні одного шківа не можна ігнорувати другий, бо навіть невелика зміна діаметра може вплинути на роботу всього вузла.
Особливо уважно діаметр підбирають для приводів, де важливі стабільні оберти: вентилятори, компресори, насоси, верстати, транспортери.
Посадковий отвір і спосіб кріплення
Посадковий отвір визначає, як шків встановлюється на вал. Він має відповідати діаметру вала, типу посадки та способу фіксації. Якщо отвір більший або менший за потрібний, шків неможливо правильно встановити без доопрацювання.
Найчастіше шківи мають:
- готовий посадковий отвір;
- отвір під розточування;
- кріплення під конічну втулку;
- шпонковий паз;
- фіксацію гвинтами.
Шківи під конічну втулку зручні тим, що спрощують монтаж і демонтаж, а також дають можливість точніше посадити деталь на вал. Для ремонтних і промислових задач це часто практичніше, ніж шків із фіксованим отвором.
При підборі важливо перевірити не тільки діаметр отвору, а й ширину шпонкового паза, тип втулки, глибину посадки та доступне місце на валу.
Кількість канавок шківа
Шків може мати одну або кілька канавок під ремені. Їхня кількість залежить від потужності, яку потрібно передати, і кількості ременів у передачі. У приводах із кількома ременями навантаження розподіляється між ними, тому такий вузол може передавати більший крутний момент.
Якщо в обладнанні передбачений шків із кількома канавками, не варто використовувати лише один ремінь замість повного комплекту. Це призводить до нерівномірного навантаження, пробуксовування й швидкого зносу.
При заміні такого шківа потрібно перевірити:
- кількість канавок;
- профіль кожної канавки;
- відстань між канавками;
- співвісність шківів;
- комплектність ременів.
Ознаки неправильного підбору або зносу шківа
Проблеми зі шківом часто помилково списують на якість ременя. Але якщо новий ремінь швидко зношується, свистить або перегрівається, варто перевірити саме шківи.
Основні ознаки проблеми:
- ремінь провалюється в канавку;
- ремінь виступає над шківом більше, ніж потрібно;
- на шківі видно нерівномірний знос;
- з’являється чорний пил;
- ремінь гріється або тріскається;
- передача свистить під навантаженням;
- ремінь сходить убік;
- є вібрація або биття шківа.
Якщо канавка зношена, новий ремінь не вирішить проблему надовго. У такому випадку потрібно міняти або відновлювати шків.
Типові помилки при підборі шківа
Найпоширеніша помилка — орієнтація тільки на зовнішній діаметр. Насправді для правильної роботи важливі профіль канавки, посадка на вал, кількість канавок і сумісність із ременем.
Друга помилка — встановлення нового шківа без перевірки співвісності. Якщо ведучий і ведений шківи стоять не в одній площині, ремінь працюватиме з перекосом, нагріватиметься і швидко зношуватиметься.
Третя помилка — заміна шківа без аналізу причини зносу. Якщо проблема була в неправильному натягу, перевантаженні або битті вала, нова деталь також швидко вийде з ладу.
Короткий алгоритм підбору шківа
Спочатку потрібно визначити профіль ременя: Z, A, B, C або SPZ, SPA, SPB, SPC. Далі перевірити потрібний діаметр шківа, кількість канавок і посадковий отвір. Після цього варто оцінити тип кріплення: готовий отвір, розточування або конічна втулка.
Якщо шків підбирається для заміни старого, бажано перевірити його маркування, фактичні розміри, стан канавок і причину зносу. Якщо привід модернізується, потрібно розраховувати пару шківів разом із ременем, а не окремо.
Після монтажу обов’язково перевіряють співвісність, натяг ременя й роботу приводу під навантаженням.
Висновок
Шків для клинового ременя потрібно підбирати не лише за діаметром. Важливі профіль канавки, посадковий отвір, кількість канавок, тип кріплення, стан вала й сумісність із ременем. Якщо ці параметри не збігаються, ремінна передача працюватиме з втратами, шумом і швидким зносом.
Правильний підбір шківа допомагає зменшити пробуксовування, продовжити ресурс ременя та стабілізувати роботу обладнання. Для промислових приводів найкраще перевіряти шків і ремінь як єдину систему, а не як окремі деталі.
FAQ
Профіль шківа визначають за профілем клинового ременя. Якщо використовується ремінь A, B, C або SPZ, SPA, SPB, SPC, канавка шківа має відповідати саме цьому профілю.
Можна, але тільки після перевірки передавального числа й потрібних обертів обладнання. Зміна діаметра одного шківа впливає на швидкість роботи всього приводу.
Шків потрібно міняти, якщо канавка зношена, є биття, тріщини, пошкодження посадкового отвору або ремінь працює неправильно навіть після заміни й регулювання натягу.
Для багатьох промислових приводів зручніші шківи під конічну втулку. Вони спрощують монтаж, демонтаж і підбір під конкретний вал. Але вибір залежить від конструкції обладнання.
Причина може бути в зношеній канавці, перекосі шківів, неправильному профілі, надмірному або слабкому натягу. У таких випадках проблема не в ремені, а в геометрії приводу.
